Test 3 ventilateurs Tacens

Bonjour,

nous savons tous qu'il est important de bien refroidir son PC, mais il est difficile de faire sont choix parmi tout ces modèles différent plus ou moins similaire sur le papier.

C'est pourquoi je vais tester 3 ventilateur de la marque Tacens. Qui sera ensuite comparé avec différent ventilateurs.

Voici leses ventilateurs :

Tacens
Spiro Ice

Ventus II Ice 12cm

Ventus II Ice 14cm

 Voici la procédure du test de chaque ventilateurs :

Chaque ventilateurs sera testé de plusieurs façon.

Ventilateur nu. (120mm et 140mm)

Permétant de connaitre leur performance brute, débit (m³/h) et nuisance sonore (db).


Ventilateur + grille nid d'abeille, en extraction. (120mm)

Ventilateur + grille nid d'abeille, en aspiration. (120mm)

La grille nid d'abeille (120mm) fessant office d'un emplacement boitier, permetra de connaitre sont influance sur le débit (m³/h).


Ventilateur + filtre, en aspiration. (120mm et 140mm)

Dans certainne maison, par exemple en campagne, il y a beaucoup plus de poussière et pour éviter que sont PC ne s'encrasse trop rapidement on y met des filtres au endroit où l'on aspire l'air frais, et on supposent qu'il va y avoir une augmentation de la nuisance sonore mais à quel point et très certainement un diminution du débit.


Ventilateur + grille nid d'abeille + jupe, en extraction. (120mm)

Ventilateur + filtre + jupe, en aspiration. (120mm)

Pour savoir si la jupe aténue la nuisance sonore ou l'augmente.


Ventilateur + jupe fait maison, en extraction. (120mm)

Jupe fait maison ? Bien tout simplement une jupe fait à partire d'un ventilateur 120mm dont j'ai coupé les 4 fixations qui tenait le rotor et les pales.

Mais pourquoi ?

Pour connaitre sont unfluence sur le débit (m³/h) et la nuisance sonore (db). Utile pour les ventirad ?

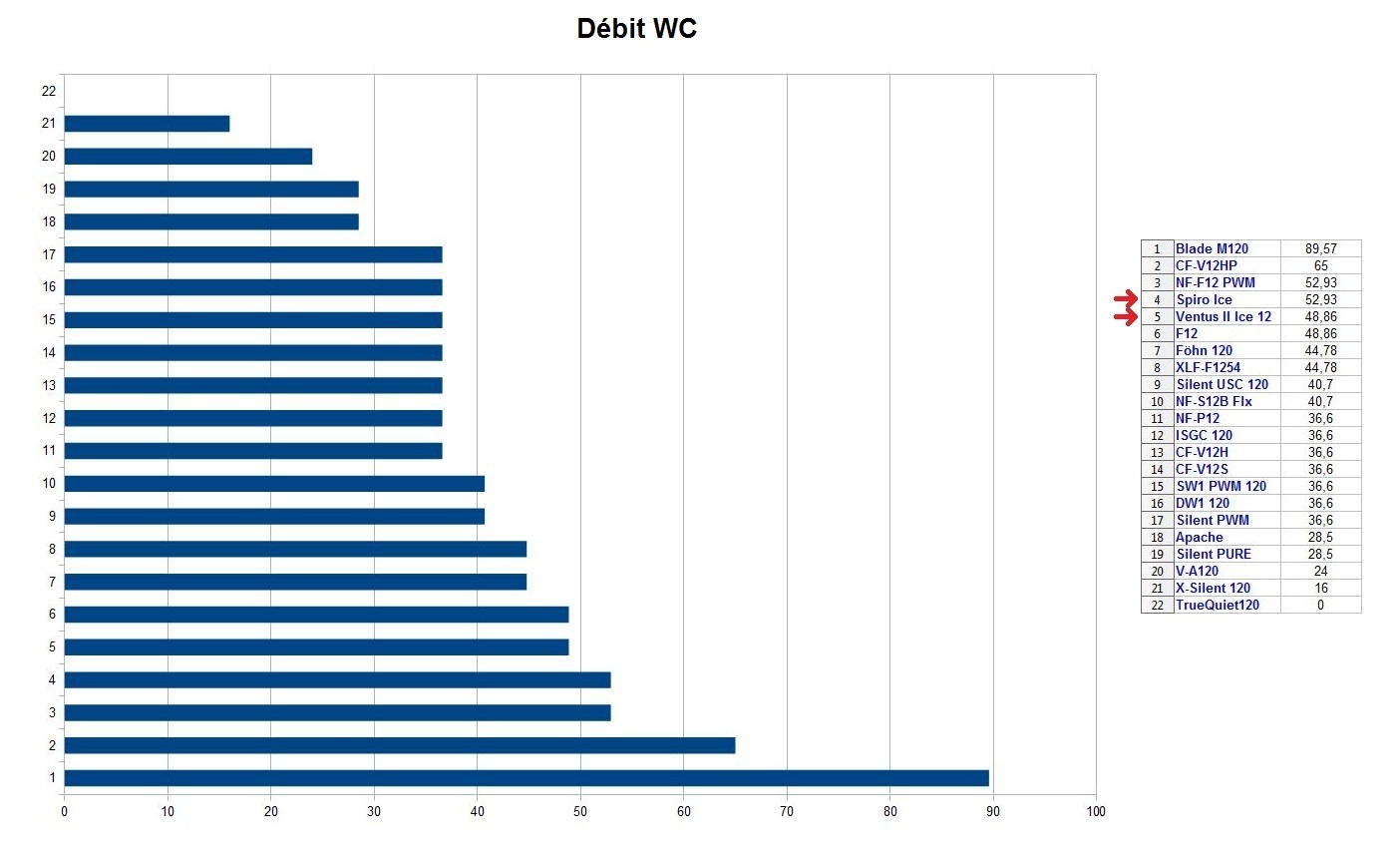

Ventilateur + radiateur WaterCooling. (120mm)

Ventilateur + radiateur Ventirad. (120mm)

Pourquoi utiliser un radiateur de water cooling et d'un ventirad ? Est bien ne pouvant mesurer la pression (mm H₂O ) de chaque ventilateurs, je vais mesurer le débit (m³/h) sortent se qui permettra tout de même de connaître qui a une bonne pression (mm H₂O ), si il est mesurable.

Ventilateur + jupe + radiateur WaterCooling. (120mm)

Ventilateur + jupe + radiateur Ventirad. (120mm)

Ajout d'une jupe toujours pour connaitre sont unfluance sur le débit (m³/h ) et la pression (mm H₂O ).


Filtres et Grille






Jupe fait maison




Jupe WaterCooling




Radiateur WaterCooling 1x120




Radiateur ventirad




Pour l'alimentation :

Je ferais chaque mesure pour les tensions suivante 5V, 7V et 12V.

Le 7V n'est pas fonctionnelle avec mon alimentation noname, l'alimentation se met en protection, malheureusement.

Mesure au voltamètre,

Le 5V = 5,17V

Le 12V = 11,8V


Pour la vitesse de rotation (tr/mn) :

Je relèverais la valeur moyenne indiqué par ma carte mère (Asus M4A89GTD Pro).


Pour le débit d'air (m³/h et CFM) :

Utilisation d'un anémomètre (Skywatch Xplorer 2)



Mais l'anémomètre mesure la vitesse de l'air en m/s pas le débit d'air... et à partir de la vitesse mesuré on peut calculer le débit d'air en (m³/h et CFM)

Formule : (((π * rayon²) * m/s) * 3600) / 1,6990092 = … CFM

Formule : (((π * rayon²) * m/s) * 3600) = … m³/h

π ≈ 3,14 /// rayon en mètre /// m/s la vitesse mesuré /// 3600s = 1h /// 1,6990092 m³/h = 1 CFM

Points de mesures :

1er point de mesure collé au ventilateur.

2ème point de mesure à 10cm du 1er point de mesure de face ou de coté sur un rayon à 10cm du vetnilateur, en fonction de la direction du flux, qui sera indiqué dans les résultats.

3ème point recherche du débit constructeur, au centre et face au ventilateur.

Flux de côté





Léger Flux de côté

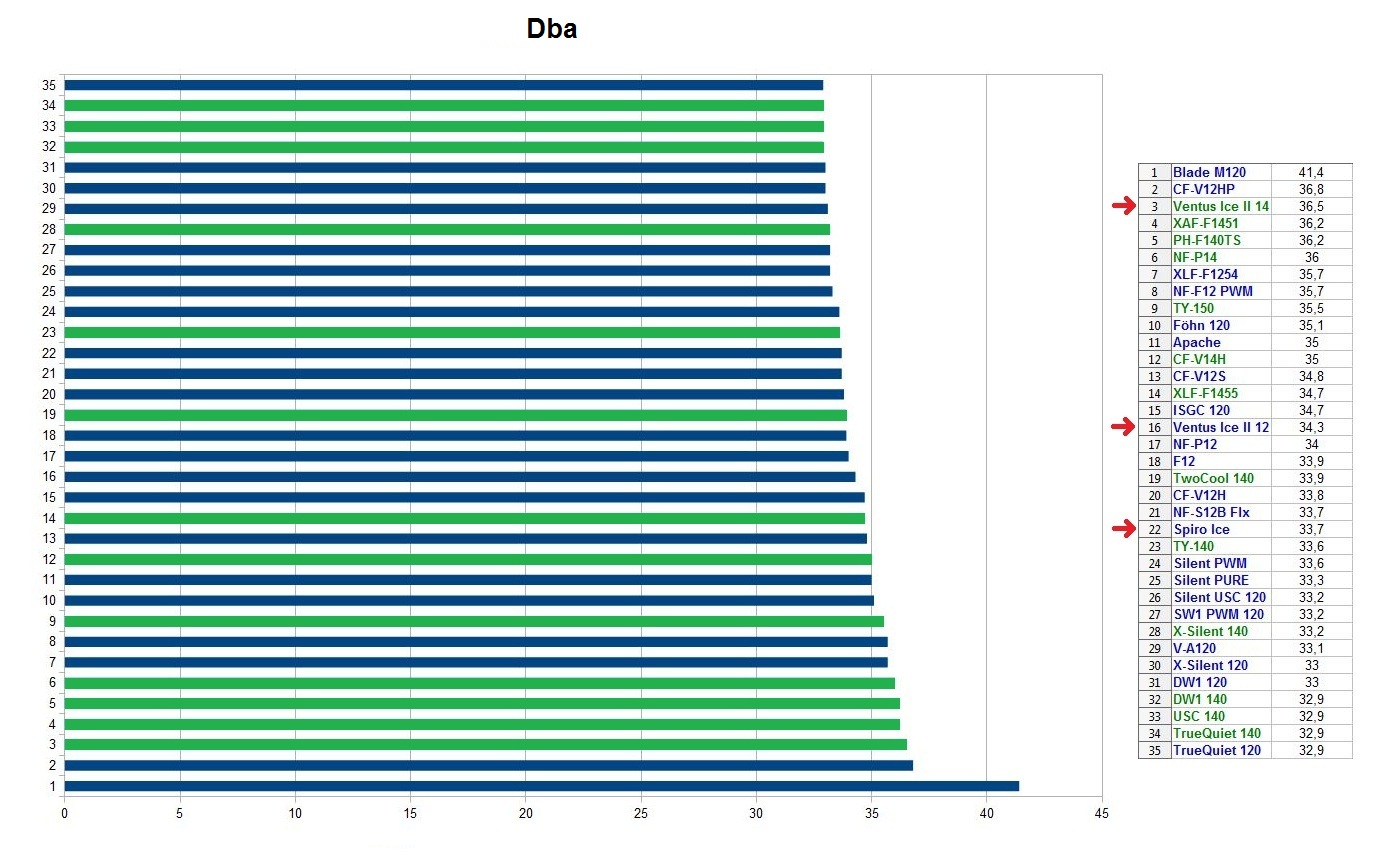

Pour la nuisance sonore (db) :

Utilisation d'un sonomètre (CEM DT-805)



Je prendrais 5 mesures.

1er point collé.

2ème point à 10cm.

3ème point à 25cm.

4ème point à 50cm.

5ème point à 100cm.
